等離子表面處理設備測試報告-達因特智能， 連接器經過等離子處理后表面附著力數據上有明顯的改善， 經過客戶生產驗證后，經過高溫后，防水膠不會脫落，解決客戶問題。
基本信息：
實驗日期 | 2018.11.06 |
|
|

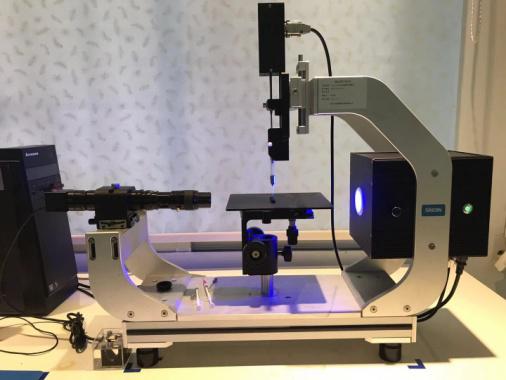

檢測設備： | 接觸角測量儀/等離子表面處理設備 | 型號 | SDC-200/SPV-60 |
測試液體 | 純水 | 液滴體積 | 2ul |
測試樣品 | 連接器接口 | 數量 | 5 |
實驗內容 | 采用等離子設備對樣品表面進行處理，提高產品表面附著力。 |

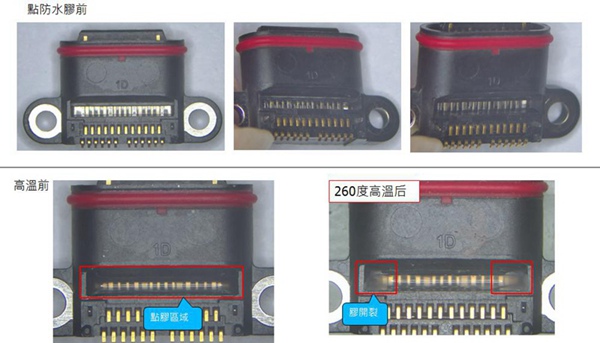

一、處理問題點：產品附著力差，高溫后防水膠開裂。
 |
產品材質：尼龍塑料 可耐溫度：200度左右 產品應用：用作于手機充電口 點膠目的：提高產品防水防塵的功效 推薦表面處理設備：晟鼎真空等離子清洗機 推薦表面檢測設備：晟鼎接觸角測量儀 |
二、推薦真空等離子設備規格SPV-50參數:
|
電源系統 | 晟鼎定制中頻電源：頻率40KHz-60KHz；功率0~1KW可調 |
真空系統 | 晟鼎定制雙級旋片泵（油泵）：40m3/h； 真空計：日本英?？灯だ嵴婵沼嫞?/span> 真空管路：全不銹鋼管路，以及高強度真空波紋管 |
腔體系統 | 鋁合金真空腔體，軍工級焊接密封，25mm；厚度腔體內部尺寸：375×375×425mm（寬×高×深）； 電極板布置方式：水平布置，可活動抽??； 空間層數：6-8層 |
氣體系統 | 氣壓閥：日本SMC； 流量計：七星華創品牌，0~300SCCM； 兩路工藝氣體：氬氣、氧氣 （氬氣、氧氣、氮氣、氫氣、四氟化碳可選） |
控制系統 | PLC，德國西門子S系列； 觸摸屏：威綸通，七寸屏幕； 電氣部件：德國施耐德品牌 |
其它參數 | 外形尺寸：885×900×1576mm（寬×高×深）； 重量：350KG； 顏色：銀灰色 |
三、處理效果評測：

|

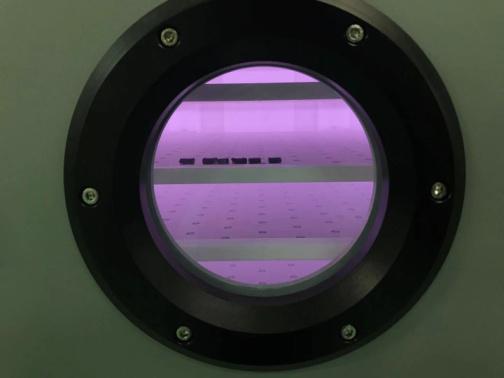

等離子設備參數： |
處理功率 | 800W |
處理氣體 | 氬氣150SCCM；氧氣100SCCM |
背底真空度 | 30Pa |
工作時間 | 160S |

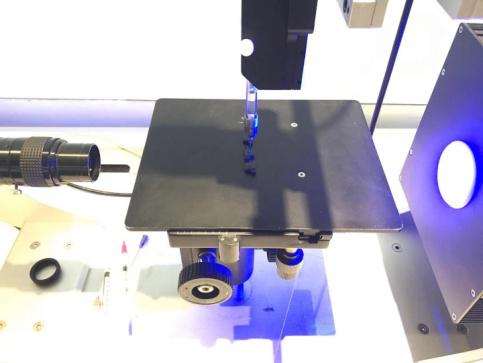

等離子處理前后接觸角數據對比： |

|
處理前接觸角數據 | 43.707 | 49.208 | 48.357 | 46.122 | 40.490 |
處理后接觸角數據 | 15.105 | 14.624 | 17.987 | 14.061 | 14.834 |
處理效果總結： |
1、 連接器經過等離子處理后表面附著力數據上有明顯的改善。 2、 經過客戶生產驗證后，經過高溫后，防水膠不會脫落，解決客戶問題。 |
